IP Video rendszer kialakítás avagy felügyeleti rendszerek intuitív tervezése 2D vagy 3D nézetben

Áttekintés

A VIVOTEK a JVSG (IP Video Design Tool) beépítésével lehetővé tette a professzionális megfigyelő rendszer könnyű és egyszerű kialakítását. Az eszköz segítségével másodpercek alatt kiszámolhatóak a szükséges látószögek és a fókusztávolságok mindegyegyes kamera esetében, továbbá megtekinthető a kamera által lefedett terület is. A 2 és 3 dimenziós modellezés pedig lehetővé teszi a biztonság növelését. Ez az intelligens eszköz megbecsüli a szükséges sávszélességet, a tárolási kapacitás igényt, és egyéb hasznos funkciókkal segíti megfigyelő rendszerének a kialakítását.

Funkciók

  • Kamera látószög megjelenítés 2D tervrajzokon
  • 3D nézet és szimuláció
  • Realisztikus 3D modellek

Tulajdonságok

  • Növeli a biztonsági rendszer megbízhatóságát, miközben a csökkenti a költségeket a legmegfelelőbb kamera pozíció meghatározásával
  • Másodpercek alatt pontos kalkulációt ad a kamera fókusztávolságáról és látószögéről
  • Ellenőrzi minden kamera látómezejét és holtterét, hogy aztán a 2D és 3D modellezéssel növelje a megfigyelt terület biztonságát
  • Megbecsüli a tetszőleges számú IP kamerákból és videó szerverekből álló hálózati videó rendszerhez szükséges sávszélességet
  • Az archiváláshoz kiszámolja a szükséges tároló kapacitást
  • Tervek / alaprajzok JPEG, PNG, BMP fájl formátumban vagy hátterek PDF formátumban történő betöltése
  • Nyomtatás vagy PDF-be exportálás. A kiváló tervdokumentáció elkészítéséhez másolja számításait, rajzol és 3D modelleket hoz létre.

Rendszer követelmény



Modellezés

1. lépés: Indítsa el a IP Video System Design Tool programot

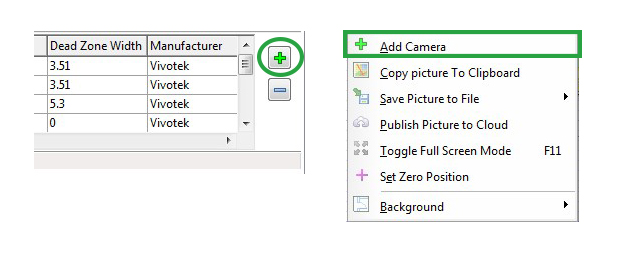

2. lépés: Válassza ki a kamerákat a tervező felületen

A kamera hozzáadásához válassza ki a felugró kameralistából a kívánt modellt (Jobb egérgombbal a tervező felületen)

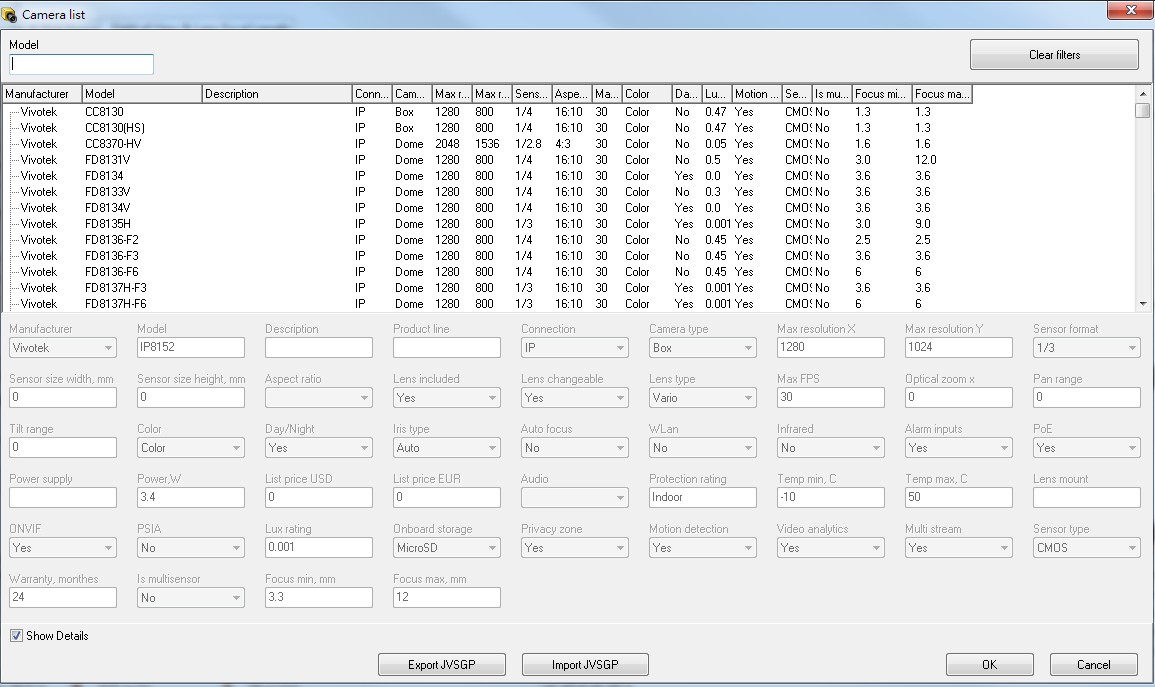

3. lépés: Válassza ki a megfelelő kameramodellt a kamera listából

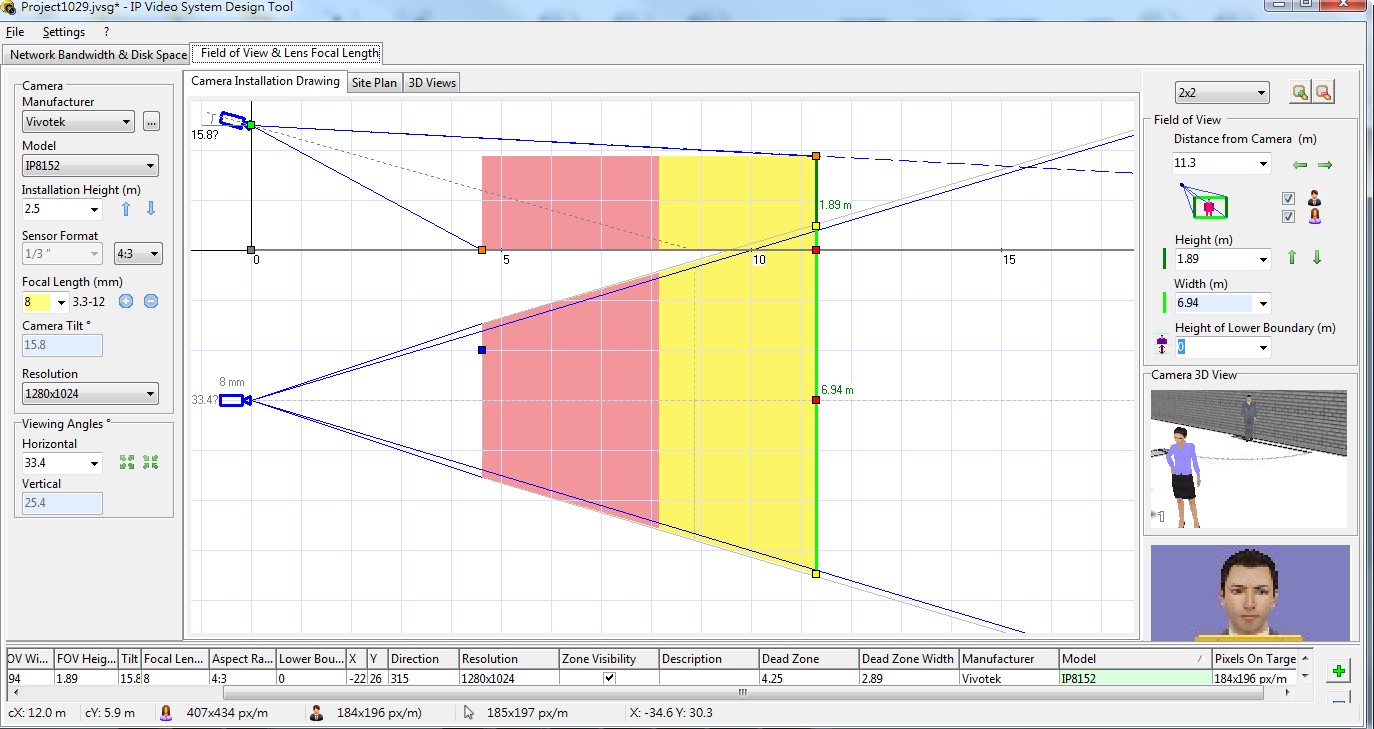

4. lépés: Adja meg a kamerák fókusztávolságát és telepítési magasságát

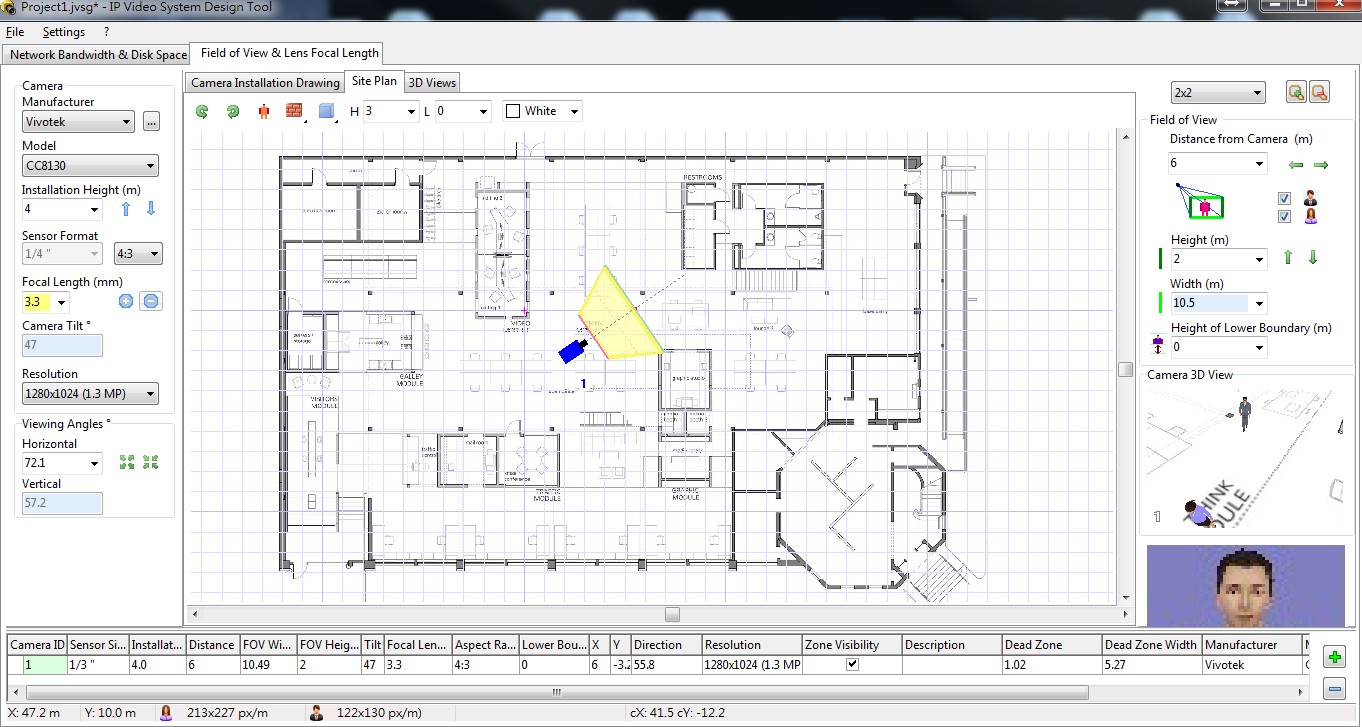

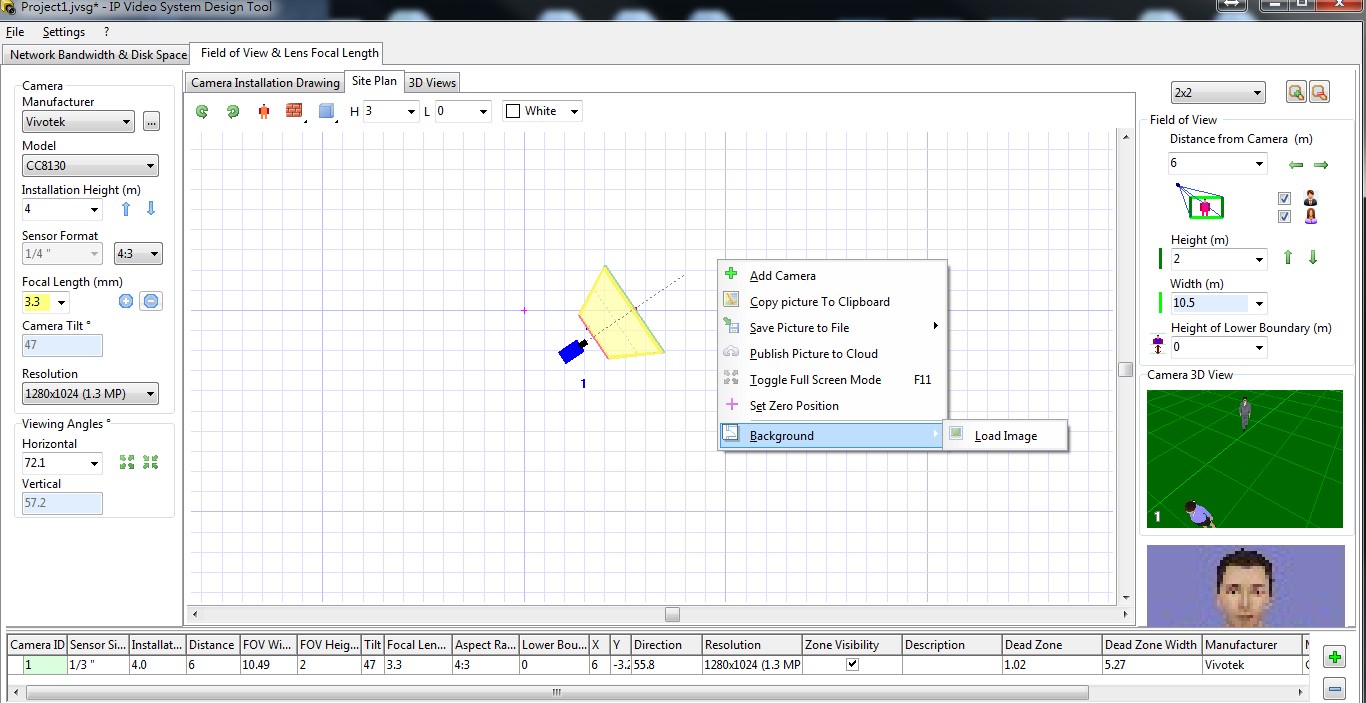

5. lépés:  A terv elkészítéséhez importálja be háttérképet JPEG, BMP vagy PDF formátumban


6. lépés: Adja meg a kamera látószögét és helyzetét

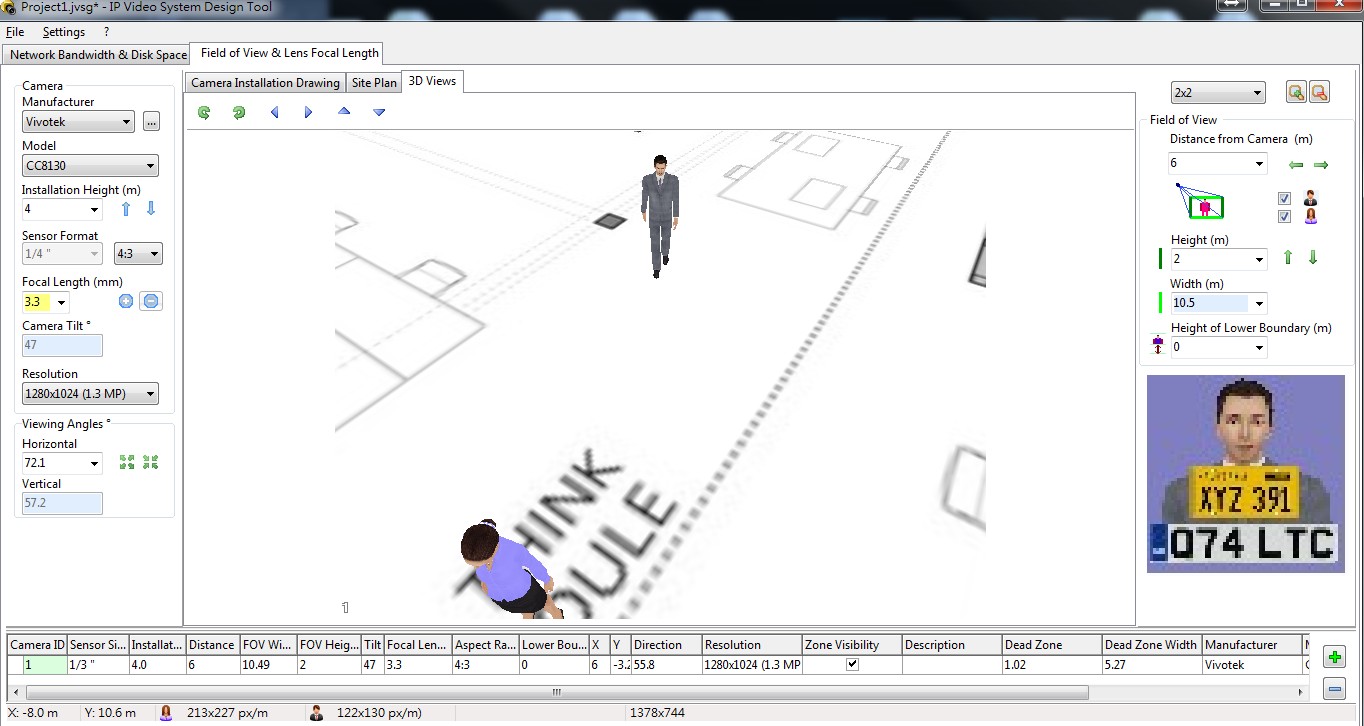

7. lépés: Nézze meg az összeállított tervet 3D-ben a rendszer szimuláció alkalmazásának segítségével



Forrás: VIVOTEK
